Máquinas Wire EDM explicadas: tipos, princípio de funcionamento e guia de seleção

Tipos comuns de máquinas de eletroerosão a fio e suas características

As máquinas de eletroerosão a fio são geralmente agrupadas por velocidade do fio, material do fio e capacidade de corte cônico, e esses três fatores determinam em grande parte o que uma determinada máquina lida bem. EDM de fio de média velocidade as máquinas operam com fio de molibdênio alternativo a uma velocidade controlada e moderada e são amplamente utilizadas onde é necessário um equilíbrio entre taxa de corte e acabamento superficial. EDM de fio de alta velocidade as máquinas também normalmente usam fio de molibdênio alternativo, mas são ajustadas para remoção mais rápida de material em perfis simples e de baixa conicidade. EDM com fio grande e cônico as máquinas são construídas em torno de uma faixa estendida de deslocamento do eixo de inclinação para que o fio possa ser inclinado em uma ampla faixa, o que as torna uma escolha prática para trabalhos de punção e matriz, matrizes de extrusão e outras peças que precisam de um ângulo de inclinação pronunciado cortado em um bloco endurecido.

Como essas categorias descrevem um espectro em vez de três projetos rigidamente separados, muitas oficinas acabam escolhendo com base nas famílias de peças que cortam com mais frequência, em vez de em uma única configuração ideal. A visão geral abaixo resume como cada tipo é normalmente posicionado no fluxo de trabalho de uma oficina mecânica de eletroerosão a fio.

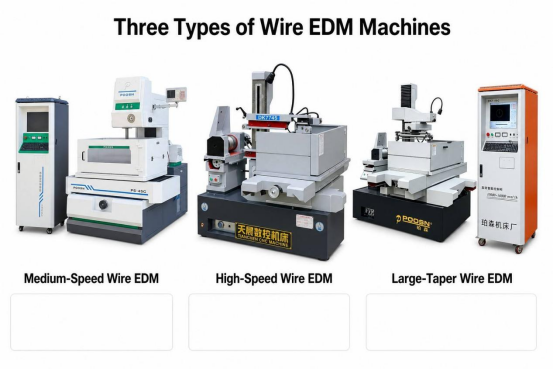

EDM de fio de média velocidade Fio alternativo de molibdênio, taxa de corte e acabamento superficial balanceados, comum para ferramentas gerais e componentes de moldes, como as séries PS-C e DK77-BC. EDM de fio de alta velocidade Fio alternativo de molibdênio ajustado para rendimento mais rápido em cortes de perfis com menor conicidade e maior volume, como as séries DK77-A e DK77-B. EDM de fio grande cônico Curso estendido do eixo de inclinação para ângulos de inclinação pronunciados em punções, matrizes e ferramentas de extrusão, como a série DK77-D.

A velocidade de corte é uma das primeiras perguntas que as oficinas fazem ao comparar os tipos de máquinas de eletroerosão a fio, uma vez que afeta diretamente o tempo de ciclo e o rendimento. A velocidade bruta por si só não conta toda a história, porque a capacidade de conicidade e a precisão alcançável muitas vezes compensam a rapidez com que o fio pode percorrer o corte. O gráfico abaixo coloca máquinas EDM de fio de média velocidade, alta velocidade e grande conicidade lado a lado usando um índice de eficiência relativo em vez de taxas de corte absolutas, uma vez que a velocidade real varia de acordo com o material, a espessura e as configurações do gerador. Este índice ilustrativo destina-se a mostrar o padrão geral que as oficinas encontram na prática, em vez de servir como um valor fixo de desempenho para qualquer máquina específica. Compreender esse padrão ajuda a definir qual tipo de máquina de eletroerosão a fio vale a pena avaliar mais detalhadamente para uma determinada família de peças.

Como ilustra o gráfico, as máquinas de eletroerosão a fio de alta velocidade tendem a obter a pontuação mais alta no índice relativo de eficiência de corte, o que reflete o foco do projeto na remoção rápida de material para perfis simples. As máquinas de eletroerosão a fio de velocidade média ficam logo atrás, refletindo uma filosofia de design que equilibra um corte razoavelmente rápido com uma tensão de fio mais estável e um controle de superfície mais preciso. As máquinas EDM com fio grande e cônico apresentam o índice relativo mais baixo nesta comparação, mas isso não significa que sejam uma máquina mais fraca em geral; simplesmente reflete que o corte em um ângulo pronunciado retarda inerentemente o processo em comparação com um corte reto e vertical. Na prática, uma oficina que corta punções simples em alto volume normalmente valorizará a vantagem de rendimento que as configurações de eletroerosão a fio de alta velocidade oferecem. Uma oficina que produz componentes de molde de precisão com requisitos de acabamento superficial mais rígidos pode optar pela eletroerosão a fio de velocidade média, onde a alimentação de arame mais controlada suporta uma passagem final mais limpa. Uma oficina que usina regularmente matrizes, ferramentas de extrusão ou punções com ângulos de saída descobrirá que a capacidade de conicidade é mais importante do que a velocidade bruta, já que sem ela a peça não pode ser produzida na máquina. Também é importante notar que a velocidade de corte em qualquer máquina de eletroerosão a fio muda com a espessura da peça, o diâmetro do fio e o número de passagens de corte usadas para atingir o acabamento superficial desejado. Peças de trabalho mais espessas geralmente reduzem a velocidade de corte alcançável, independentemente do tipo de máquina, uma vez que mais material deve ser corroído por unidade de percurso do fio. Vários cortes de acabamento, que são comuns quando é necessário um acabamento superficial fino, também aumentam o tempo total de processamento, mesmo que não alterem a classificação de velocidade subjacente da máquina. Por esse motivo, o índice relativo no gráfico é melhor usado como ponto de partida para restringir o tipo de máquina, com uma avaliação mais detalhada da geometria específica da peça e dos requisitos de acabamento posteriormente. As oficinas que operam regularmente uma mistura de peças simples e cônicas às vezes escolhem uma máquina EDM de fio cônico grande especificamente porque ela ainda pode realizar cortes verticais padrão, o que lhe confere flexibilidade adicional, embora seu índice de eficiência relativa seja menor especificamente para trabalhos cônicos. Combinar o tipo de máquina com a família de peças dominante na carga de trabalho de uma oficina tende a ser mais importante do que otimizar apenas para obter o valor de velocidade de corte mais alto.

Conclusão importante: as três principais categorias de máquinas EDM a fio oferecem velocidade, capacidade de conicidade e controle de acabamento, portanto, a família de peças dominantes que uma oficina corta deve orientar a escolha mais do que qualquer valor de desempenho único.

Como funcionam as máquinas de eletroerosão a fio: princípio de funcionamento e estrutura central

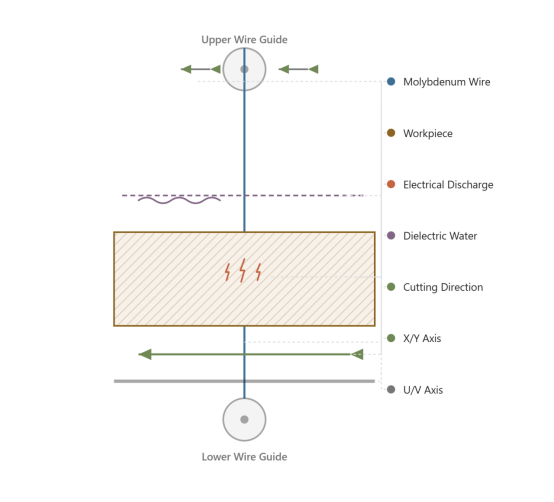

Cada máquina EDM a fio, independentemente da categoria, remove material através erosão por faísca : um eletrodo de arame em movimento contínuo é mantido a uma distância pequena e controlada da peça de trabalho, e milhares de descargas elétricas rápidas por segundo vaporizam pequenas quantidades de metal ao longo do caminho programado. O fio em si nunca toca fisicamente a peça de trabalho, e é por isso que o EDM de corte com fio pode usinar aço para ferramentas endurecido, metal duro e outros materiais difíceis de cortar sem as forças mecânicas de corte que limitam a usinagem convencional.

Um fluido dielétrico, normalmente água deionizada, flui continuamente através da abertura de corte. Este fluido resfria o fio e a peça de trabalho, elimina as partículas erodidas para que não interfiram nas descargas subsequentes e ajuda a controlar as características elétricas do centelhador. Um sistema de servocontrole monitora continuamente as condições de folga e ajusta a posição do fio em tempo real para manter uma folga estável e consistente à medida que o corte avança. Enquanto isso, um controle CNC aciona os eixos X e Y para traçar o perfil da peça programada e, em máquinas construídas para corte cônico, o movimento adicional dos eixos U e V inclina as guias de fio para que o fio possa cortar em um ângulo em vez de estritamente vertical.

Componentes principais compartilhados entre tipos de máquinas de eletroerosão a fio

1. Sistema de fornecimento e recolhimento de fio, que alimenta fio novo continuamente e coleta fio gasto depois de passar pelo corte
2. Guias de fio superiores e inferiores, que posicionam o fio com precisão e, em máquinas com capacidade cônica, inclinam-se para produzir cortes angulares
3. Controle de tensão do fio, que mantém o fio esticado e estável para resistir à deflexão durante o corte
4. Sistema de circulação e filtragem de fluido dielétrico, que fornece fluido limpo para a abertura de corte e remove detritos erodidos
5. Gerador de pulsos, que produz descargas elétricas que realmente corroem o material
6. Sistema de controle CNC e acionamento de eixos, que posiciona a mesa de trabalho e as guias de fio de acordo com a geometria programada da peça

O acabamento superficial raramente é obtido em uma única passagem em uma máquina de eletroerosão a fio, e entender como o acabamento melhora em cortes sucessivos ajuda a explicar por que a programação multipassagens é uma prática padrão. Um primeiro corte bruto remove rapidamente a maior parte do material, mas deixa uma superfície comparativamente áspera, uma vez que a prioridade nessa fase é a remoção do material e não o acabamento. Os cortes de acabamento subsequentes usam configurações de energia mais baixas e taxas de avanço mais lentas especificamente para reduzir a rugosidade da superfície passo a passo. O gráfico abaixo mostra um padrão ilustrativo típico de como Ra, uma medida comum de rugosidade superficial, tende a diminuir em um corte bruto e em várias passagens de acabamento. Esses valores representam o comportamento geral do processo de eletroerosão a fio, em vez de um resultado garantido para qualquer máquina, material ou conjunto de parâmetros específico.

A linha no gráfico cai acentuadamente entre o corte bruto e o primeiro corte de acabamento, o que reflete o quanto da irregularidade da superfície causada pela erosão rápida e de alta energia é removida na primeira passagem de acabamento. Cada corte adicional continua a diminuir o valor Ra, mas em quantidades progressivamente menores, ilustrando um padrão de retornos decrescentes que é comum nos processos de acabamento EDM em geral. Esse padrão de retornos decrescentes é um dos motivos pelos quais as oficinas avaliam o custo de uma passagem de acabamento adicional em relação à quantidade de melhoria de acabamento que ela realmente proporciona para uma determinada peça. As peças destinadas a posterior polimento ou texturização às vezes param após duas ou três passagens, uma vez que a rugosidade restante será tratada de qualquer maneira por uma etapa de acabamento separada. As peças que devem atender a uma especificação rigorosa de acabamento superficial de corte, como certas cavidades de molde de precisão, muitas vezes justificam a execução de passagens de acabamento adicionais para atingir um valor prático mais baixo de Ra. O diâmetro do fio, as configurações do gerador e a condição do fluido dielétrico influenciam a rapidez com que Ra melhora de uma passagem para a próxima, portanto a curva exata varia de trabalho para trabalho. Máquinas com controle de tensão de fio mais estável, muitas vezes associadas a configurações de EDM de fio de velocidade média, tendem a produzir melhorias de acabamento mais consistentes em todas as passagens. Como cada passagem de corte adiciona tempo de processamento, o número total de passadas usadas afeta diretamente o tempo de ciclo, que é um fator de planejamento importante junto com a meta de acabamento em si. As oficinas que programam uma nova peça normalmente começam com uma sequência de corte conhecida de trabalho anterior semelhante e ajustam o número de passadas com base em como o acabamento resultante é medido. O monitoramento dos valores reais medidos de Ra em relação a um padrão como esse pode ajudar a identificar quando as guias de fio, o sistema de tensão ou a descarga de uma máquina podem estar com desempenho inferior, uma vez que uma curva mais plana do que o esperado geralmente aponta para um problema mecânico ou de processo, em vez de um problema de programação. Com o tempo, o acompanhamento desta relação também permite cotações mais precisas, uma vez que uma oficina pode estimar o tempo de ciclo de forma mais confiável, uma vez que sabe aproximadamente quantas passagens de corte uma determinada especificação de acabamento exigirá.

Conclusão importante: o processo de EDM de corte de fio depende de um centelhador estável, descarga dielétrica contínua e programação de múltiplas passagens, e a mesma estrutura central é a base das máquinas EDM de fio de média velocidade, alta velocidade e grande conicidade.

Cenários de aplicação e critérios de seleção para equipamentos de eletroerosão a fio

As máquinas Wire EDM atendem a uma ampla variedade de indústrias, e entender onde a tecnologia é normalmente aplicada ajuda a contextualizar as decisões de seleção de máquinas. O trabalho de moldes e matrizes tem sido historicamente uma das maiores áreas de aplicação para eletroerosão a fio, uma vez que o processo é excelente no corte de aço para ferramentas endurecido em geometrias precisas de cavidades e punções. Ferramentas de precisão, componentes automotivos e peças aeroespaciais ou médicas também dependem da eletroerosão a fio sempre que tolerâncias restritas ou materiais duros dificultam a usinagem convencional. O gráfico de rosca abaixo mostra uma distribuição ilustrativa e representativa de aplicações de eletroerosão a fio nesses amplos segmentos da indústria. Tal como acontece com o gráfico anterior, estas percentagens destinam-se a transmitir padrões gerais da indústria, em vez de números exactos de quota de mercado para qualquer período ou região específica.

As aplicações de moldes e matrizes representam a maior parcela ilustrativa no gráfico, o que se alinha com o papel de longa data da eletroerosão a fio no corte de cavidades, núcleos e inserções de aço para ferramentas endurecido que seriam difíceis de usinar convencionalmente. As ferramentas de precisão representam o próximo maior segmento, abrangendo itens como medidores, acessórios e componentes de estampagem, onde tolerâncias dimensionais restritas são mais importantes do que o volume de produção. Os componentes automotivos também respondem por uma parcela significativa, refletindo a necessidade contínua da indústria por matrizes de estampagem duráveis, engrenagens e peças de ajuste preciso. As aplicações aeroespaciais e médicas, embora menores em termos globais, tendem a exigir algumas das tolerâncias mais rigorosas e as especificações de materiais mais exigentes, incluindo superligas à base de níquel e titânio que são difíceis de maquinar através de métodos de corte convencionais. A categoria restante, “outros industriais”, abrange uma ampla variedade de casos de uso, desde o desenvolvimento de protótipos até caixas eletrônicas especiais, que não se enquadram perfeitamente em outros segmentos. Essa distribuição também sugere por que as máquinas EDM com fio de velocidade média e grande conicidade continuam sendo escolhas populares, uma vez que o trabalho com moldes, matrizes e ferramentas geralmente se beneficia da capacidade de conicidade e do controle de acabamento que esses tipos de máquinas oferecem. As lojas que entram num novo segmento de mercado podem utilizar uma distribuição como esta como um guia aproximado sobre quais as capacidades que provavelmente serão mais importantes, embora a procura real dependa sempre da base de clientes específica que uma loja serve. Uma oficina focada em ferramentas, por exemplo, pode priorizar a capacidade de conicidade e o acabamento superficial em detrimento da velocidade de corte bruta, dado o quanto o segmento de ferramentas envolve geometrias complexas e de tolerância estreita. Uma oficina focada no setor automotivo que corta volumes maiores de componentes de matrizes de estampagem mais simples pode, em vez disso, priorizar a velocidade de corte e o tempo de ciclo para acompanhar os cronogramas de produção. Como a eletroerosão a fio é um processo subtrativo e sem contato que não exerce força mecânica significativa na peça de trabalho, ela continua sendo uma opção em todos esses segmentos sempre que a dureza ou a complexidade geométrica excluem os métodos de corte convencionais.

Conclusão importante: combinar uma máquina de eletroerosão a fio com a espessura do material, o ângulo de conicidade necessário e o acabamento da superfície alvo é uma abordagem de seleção mais confiável do que escolher com base apenas na indústria.

Comparação detalhada: EDM de fio de média velocidade vs alta velocidade vs grande cone

A escolha entre máquinas EDM de fio de média velocidade, alta velocidade e grande conicidade geralmente se resume a pesar vários recursos ao mesmo tempo, em vez de otimizar para uma única métrica. Precisão, velocidade de corte, capacidade de conicidade, nível de automação e versatilidade geral de aplicação são fatores que determinam qual tipo de máquina se adapta melhor à carga de trabalho típica de uma oficina. Uma comparação de um único número pode ser enganosa aqui, uma vez que uma máquina que obtém bons resultados em velocidade pode obter resultados mais baixos em capacidade de conicidade e vice-versa. O gráfico de radar abaixo coloca todos os três tipos de máquinas nessas cinco dimensões usando uma escala relativa ilustrativa de 1 a 10, facilitando a visualização rápida das compensações. Tal como acontece com os gráficos anteriores, estes valores pretendem representar tendências gerais em toda a categoria, e não a folha de especificações de qualquer modelo específico.

O gráfico de radar mostra que as máquinas de eletroerosão a fio de velocidade média têm um formato relativamente equilibrado, pontuando razoavelmente bem em termos de precisão, automação e versatilidade, sem apresentar o melhor desempenho em qualquer dimensão. As máquinas de eletroerosão a fio de alta velocidade se estendem ao longo do eixo de velocidade, consistente com seu foco de projeto no corte rápido e de alto volume de perfis simples. As máquinas EDM com fio cônico grande estendem-se ao longo do eixo de capacidade cônica, refletindo o curso estendido do eixo e a faixa de inclinação que tornam possível o corte em grande angular. Notavelmente, as máquinas cônicas grandes também possuem uma pontuação de precisão respeitável nesta comparação, uma vez que a capacidade cônica e a precisão de corte não são mutuamente exclusivas em uma máquina bem construída. O eixo versátil tende a favorecer configurações de velocidade média e grande conicidade um pouco mais do que máquinas de alta velocidade, uma vez que a capacidade de lidar com trabalhos retos e cônicos amplia a gama de peças que uma única máquina pode produzir. As pontuações de automação são bastante próximas em todos os três tipos nesta comparação ilustrativa, refletindo como o rosqueamento automático do fio, o controle de tensão programável e o posicionamento CNC se tornaram recursos comuns nas máquinas modernas de eletroerosão a fio em geral, em vez de serem exclusivos de uma categoria. As oficinas que cortam principalmente componentes de ferramentas de paredes retas em grandes volumes provavelmente descobrirão que a vantagem da máquina de alta velocidade no eixo de velocidade supera sua menor pontuação de conicidade. As oficinas que produzem punções, matrizes ou ferramentas de extrusão com ângulos de inclinação colocarão mais peso no eixo de capacidade cônica, onde as máquinas cônicas grandes lideram claramente. Oficinas com uma carga de trabalho mista, cortando peças simples e cônicas em diferentes trabalhos, muitas vezes gravitam em direção ao perfil mais equilibrado mostrado pelas máquinas de eletroerosão a fio de média velocidade. Ler um gráfico de radar como este tem menos a ver com escolher a maior forma e mais com combinar os eixos mais fortes da forma com os requisitos específicos das peças típicas de uma loja. Como esses valores são ilustrativos e não medidos a partir de um modelo específico, as lojas que avaliam uma compra devem confirmar as especificações reais de precisão, velocidade e conicidade diretamente com o fabricante do equipamento para o modelo em consideração.

Conclusão importante: nenhuma categoria de EDM de fio único é líder em todas as dimensões; portanto, oficinas com uma carga de trabalho mista geralmente se beneficiam da avaliação de precisão, velocidade, faixa de conicidade e automação em conjunto, em vez de qualquer fator isolado.

Diretrizes de manutenção para máquinas de eletroerosão a fio

A manutenção consistente mantém uma máquina de eletroerosão a fio cortando com a precisão projetada ao longo dos anos de uso, e a maioria das tarefas de rotina são simples, uma vez integradas em uma programação regular. A tensão do fio deve ser verificada e calibrada periodicamente, pois um fio muito solto ou muito apertado pode afetar a retilineidade e, por sua vez, a precisão da peça. A qualidade do fluido dielétrico, normalmente medida através da resistividade da água, precisa de monitoramento regular juntamente com a substituição oportuna do filtro, uma vez que o fluido contaminado ou mal condicionado retarda o corte e pode aumentar a quebra do fio. As guias do fio desgastam-se gradualmente devido ao contato constante com o fio de deslocamento e devem ser inspecionadas em intervalos definidos e substituídas quando o desgaste afetar a retilineidade do corte. O tanque dielétrico, a mesa de trabalho e o caminho do fio devem ser limpos regularmente para evitar que o acúmulo de detritos interfira na lavagem e no contato elétrico.

Práticas adicionais que apoiam a precisão a longo prazo

1. Verifique periodicamente o nivelamento da máquina e a precisão do posicionamento do eixo em relação a uma referência conhecida
2. Mantenha um inventário dos principais consumíveis, incluindo fios, filtros e guias de fios, para evitar paradas não planejadas
3. Inspecione e lubrifique os trilhos-guia e os parafusos esféricos de acordo com o intervalo recomendado pelo fabricante
4. Registre problemas recorrentes, como quebra inesperada de fio, para que os padrões possam ser rastreados até a causa raiz

Conclusão importante: a condição do fluido dielétrico, o desgaste da guia do fio e as verificações periódicas de posicionamento são os fatores de manutenção mais intimamente ligados à precisão de corte de longo prazo de uma máquina EDM com fio.

Sobre POOSN – Fabricante profissional de máquinas EDM a fio

Sobre POOSN – Fabricante profissional de máquinas EDM a fio

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd é um exemplo de fabricante estruturado em torno desse tipo de variedade de produtos. A empresa se concentra na pesquisa, desenvolvimento e produção de equipamentos de usinagem por descarga elétrica e tecnologia de processamento especial relacionada, com uma gama de produtos que abrange o Séries de eletroerosão a fio de média velocidade PS-C e DK77-BC , o Série EDM de fio de alta velocidade DK77-A e DK77-B e the Série EDM de fio grande cônico DK77-D . Cada máquina-ferramenta é testada quanto à precisão do posicionamento como parte da produção, uma etapa que é diretamente relevante para as verificações de manutenção do posicionamento do eixo discutidas acima, uma vez que a precisão inicial de uma máquina define a linha de base que a manutenção contínua deve preservar. Os produtos da empresa são vendidos em mercados domésticos, com modelos selecionados exportados para o Sudeste Asiático, Ásia Ocidental, Europa e Américas, o que reflete o tipo de documentação e comunicação pós-venda que os compradores internacionais de equipamentos EDM a fio normalmente procuram quando comparam fornecedores. Essa amplitude de experiência, combinada com um foco declarado na qualidade e nas necessidades do cliente, ilustra o perfil geral que as oficinas devem procurar ao avaliar qualquer fabricante de máquinas de eletroerosão a fio, independentemente de esse fornecedor específico ser ou não o escolhido.

Conclusão importante: A escolha da máquina Wire EDM certa depende do material da peça, da espessura, da precisão necessária, do ângulo de conicidade e do volume de produção. Se você não tiver certeza de qual máquina é adequada para sua aplicação, entre em contato com a POOSN e compartilhe as especificações da sua peça. Nossa equipe pode ajudá-lo a selecionar uma solução Wire EDM adequada.
