Para que é usada uma máquina de eletroerosão a fio?

O que uma máquina Wire EDM faz e por que ela é importante na fabricação moderna

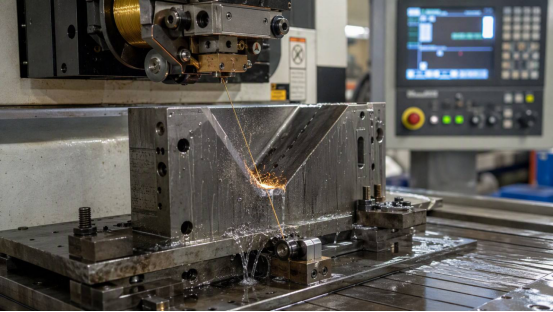

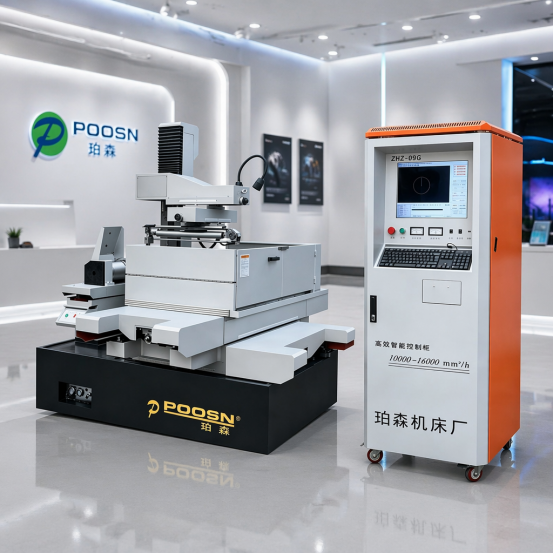

A máquina EDM de fio (máquina de usinagem de descarga elétrica de fio) corta materiais eletricamente condutores gerando faíscas elétricas controladas entre um eletrodo de fio fino e em movimento contínuo e a peça de trabalho, erodindo o material ao longo de um caminho programado sem contato mecânico direto. Isso o torna o processo ideal para cortar aço para ferramentas endurecido, metal duro e outros metais difíceis de usinar em matrizes, punções, moldes e peças de perfis complexos que o fresamento ou o torneamento convencional têm dificuldade em produzir.

Como o fio de corte nunca pressiona fisicamente contra a peça de trabalho, a usinagem EDM com fio introduz muito pouco estresse mecânico, o que é um dos motivos pelos quais continua sendo um processo preferido para o acabamento de componentes endurecidos após o tratamento térmico. A tecnologia abrange diversas categorias de máquinas — EDM com corte a fio de alta velocidade, EDM com corte a fio de média velocidade e EDM com corte a fio grande e cônico — cada uma adequada para diferentes requisitos de precisão, velocidade e ângulo de conicidade. Compreender essas diferenças ajuda oficinas de fabricação, fabricantes de ferramentas e compradores OEM a escolher o produto certo Máquina de corte de fio CNC configuração para suas necessidades de produção.

Este artigo aborda os tipos de máquinas comuns, seus princípios de funcionamento, cenários típicos de aplicação, características comparativas de desempenho, práticas de manutenção e o rumo que a indústria está tomando — fornecendo aos gerentes de ferramentas e às equipes de compras uma referência prática para avaliar equipamento EDM de fio opções.

Conclusão importante: a eletroerosão a fio remove material duro e condutor por meio de erosão por faísca, em vez de força de corte, tornando-a o método padrão para matrizes de precisão, moldes e componentes de ferramentas endurecidas.

Tipos comuns de máquinas de eletroerosão a fio e suas características

As máquinas EDM com corte de fio são geralmente agrupadas por velocidade de deslocamento do fio e projeto estrutural, e cada categoria atende a um segmento distinto de fabricação de ferramentas e matrizes e peças de precisão.

Máquinas EDM de fio de alta velocidade use um fio de molibdênio alternativo que se desloca para frente e para trás e é reutilizado várias vezes antes da substituição, oferecendo um equilíbrio prático entre eficiência de processamento e economia operacional para trabalhos gerais de fabricação de matrizes.

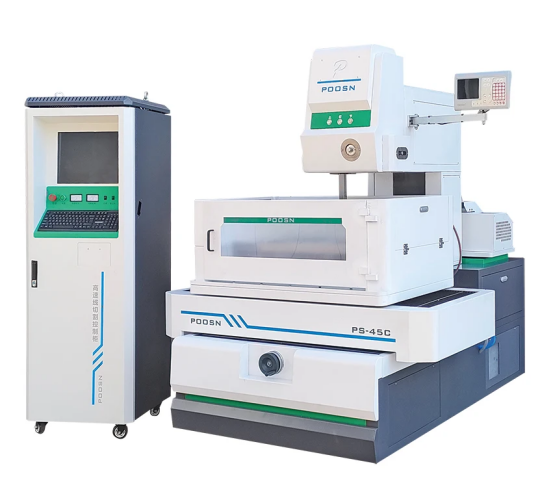

Máquinas de eletroerosão a fio de média velocidade adicione refinamentos como fontes de alimentação de pulso aprimoradas, controle de tensão de fio de circuito fechado e estratégias de corte múltiplo, que normalmente produzem um acabamento superficial mais fino e consistência dimensional mais rígida do que os modelos básicos de alta velocidade.

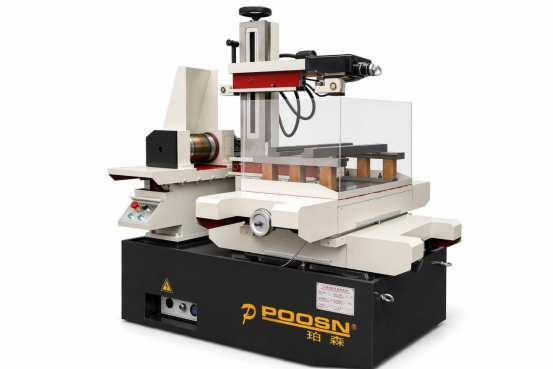

Máquinas EDM com fio grande e cônico são construídos com percurso de guia de fio superior estendido e mecanismos de guia especializados para que possam cortar perfis angulares íngremes, o que é essencial para matrizes de estampagem, matrizes de extrusão e peças que exigem ângulos de inclinação.

Fatores de seleção típicos por categoria de máquina

Conclusão importante: A escolha entre máquinas EDM de fio de alta velocidade, velocidade média e grande conicidade depende principalmente do acabamento superficial necessário, da tolerância dimensional e se a geometria da peça inclui ângulos de conicidade acentuados.

Princípio de funcionamento e estrutura central da máquina

Um sistema EDM de fio funciona alimentando um fio metálico fino - normalmente molibdênio para máquinas de alta e média velocidade, ou latão para sistemas de baixa velocidade - continuamente através da zona de corte enquanto uma fonte de alimentação de corrente contínua pulsada gera uma série rápida de descargas elétricas entre o fio e a peça de trabalho. Cada descarga vaporiza uma quantidade microscópica de material da superfície da peça, e o fluido dielétrico (geralmente água deionizada) elimina as partículas erodidas ao mesmo tempo que resfria o fio e a peça. O sistema de controle CNC move a mesa de trabalho ao longo das coordenadas XY programadas e, em máquinas com capacidade de corte cônico, a guia de fio superior também pode se deslocar de forma independente para criar cortes angulares. Como não há força mecânica direta entre o fio e a peça, componentes delicados e de paredes finas podem ser cortados sem deformação.

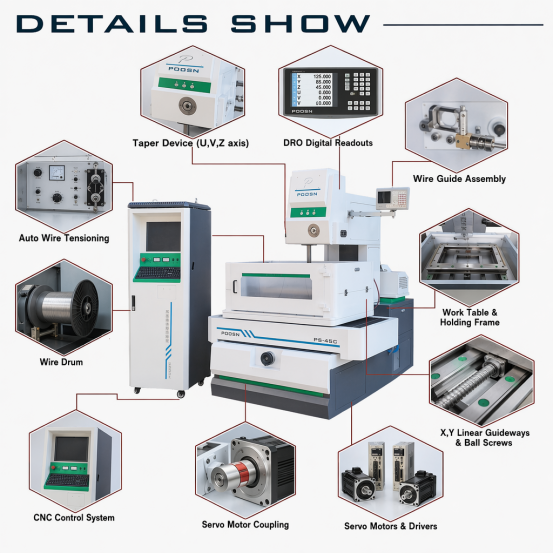

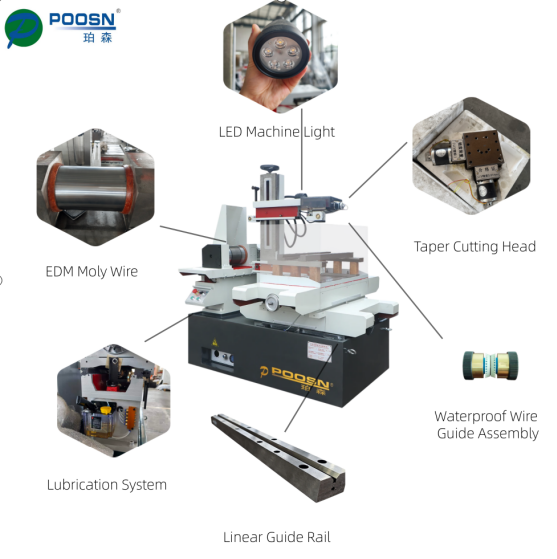

Os principais grupos funcionais de uma máquina típica de EDM com corte de fio incluem o sistema de alimentação e captação de fio, os conjuntos de guia de fio superior e inferior, a mesa de trabalho e o sistema de acionamento do eixo, o sistema de circulação e filtragem de fluido dielétrico e o gabinete de controle CNC. O diagrama abaixo ilustra como esses componentes são dispostos em uma estrutura de máquina padrão.

Na prática, o carretel de fio alimenta o fio novo ou recondicionado em direção à guia superior, que posiciona o fio precisamente acima da peça de trabalho antes de passar pelo corte e retornar à guia inferior e ao carretel de enrolamento. A mesa de trabalho, acionada por servomotores ao longo dos eixos X e Y, move a peça fixada em relação ao caminho fixo do fio de acordo com a geometria da peça programada. O fluido dielétrico é bombeado continuamente através da abertura de corte e filtrado para remover detritos erodidos, o que mantém as condições de descarga estáveis ​​e ajuda a manter uma qualidade de corte consistente durante um longo ciclo de produção.

Conclusão importante: a precisão de corte de uma máquina EDM de fio depende do desempenho coordenado de seus sistemas de alimentação de fio, guia, acionamento de eixo e filtragem dielétrica trabalhando juntos, e não de um único componente sozinho.

Cenários de aplicação e considerações de seleção

As máquinas de eletroerosão a fio são usadas em uma ampla variedade de indústrias, onde quer que materiais condutores e endurecidos precisem ser cortados em formatos precisos sem induzir estresse mecânico. A aplicação mais comum continua sendo a fabricação de ferramentas e matrizes, onde a eletroerosão a fio corta punções, matrizes e cavidades de moldes de aço pré-endurecido e peças brutas de metal duro. Os fabricantes aeroespaciais e de dispositivos médicos também contam com a eletroerosão a fio para produzir componentes pequenos e geometricamente complexos, onde são necessárias tolerâncias rígidas e bordas sem rebarbas. Os fornecedores automotivos usam eletroerosão a fio para a produção de matrizes de estampagem e para prototipagem de componentes antes de se comprometerem com processos de maior volume.

Ao avaliar um Máquina EDM de corte de fio para venda , os compradores devem pesar a geometria da peça (particularmente se são necessários ângulos de conicidade acentuados), a dureza e a espessura dos materiais que estão sendo cortados, o acabamento superficial necessário e a quantidade de operação autônoma ou automatizada que a oficina espera realizar. As salas de ferramentas que produzem principalmente componentes de matrizes planas e de parede reta podem muitas vezes ser bem atendidas por uma máquina EDM de fio de alta velocidade, enquanto as oficinas que cortam regularmente matrizes de estampagem com ângulos de inclinação se beneficiam de uma máquina dedicada de grande cone.

Conclusão importante: combinar o tipo de máquina com a geometria da peça — especialmente os requisitos de ângulo de conicidade e os objetivos de acabamento superficial — é o ponto de partida mais prático para a seleção de equipamentos de eletroerosão a fio.

Comparação da velocidade relativa de corte entre tipos de máquinas

A velocidade de processamento é um dos primeiros fatores que os gerentes de ferramentaria perguntam ao comparar equipamentos de eletroerosão a fio, uma vez que afeta diretamente quantas peças uma máquina pode produzir durante uma janela de produção. Em vez de citar números precisos que variam significativamente de acordo com o material, espessura, diâmetro do fio e configurações de pulso, é mais útil observar o posicionamento da velocidade relativa de cada categoria de máquina com base na intenção típica do projeto. As máquinas EDM a fio de alta velocidade são projetadas principalmente para rendimento em trabalhos gerais de corte e vinco. As máquinas de velocidade média trocam alguma velocidade bruta por um controle mais preciso e passes de acabamento multicorte. Máquinas cônicas grandes são otimizadas mais para capacidade de corte angular do que para velocidade linear máxima. O gráfico abaixo apresenta esse posicionamento relativo como um simples índice ilustrativo e não como dados de produção medidos.

Esta comparação horizontal é mostrada intencionalmente como um índice relativo, em vez de um conjunto de números exatos de produção, uma vez que a velocidade real de corte em qualquer máquina EDM a fio depende muito da espessura da peça, da dureza do material, do diâmetro do fio, das condições de lavagem e dos parâmetros de pulso específicos selecionados pelo operador. O que o gráfico ilustra é a ênfase geral do projeto por trás de cada categoria de máquina: as máquinas de eletroerosão a fio de alta velocidade são normalmente especificadas por oficinas onde o rendimento de corte no trabalho geral de matrizes é a prioridade. As máquinas de velocidade média são posicionadas um pouco mais abaixo com base na velocidade pura porque parte de sua intenção de projeto é dedicada a estratégias de corte múltiplo que melhoram o acabamento superficial e a precisão dimensional, em vez de maximizar a taxa de corte bruto.

As máquinas cônicas grandes ficam em posição mais baixa neste índice relativo, não porque sejam máquinas inferiores, mas porque seu projeto mecânico - particularmente o curso da guia superior estendido necessário para obter ângulos cônicos acentuados - é otimizado para capacidade de corte em ângulo, em vez de para velocidade máxima de corte em parede reta. Uma oficina que precisa principalmente de punções planas e inserções de matrizes simples geralmente priorizará uma configuração de alta ou média velocidade, enquanto uma oficina que produz regularmente matrizes de estampagem com ângulos de inclinação valorizará a capacidade de conicidade em detrimento dos ganhos marginais de velocidade. A leitura deste gráfico junto com os desenhos reais das peças que uma oficina produz fornece uma base muito mais significativa para a seleção da máquina do que apenas a velocidade.

Conclusão importante: A velocidade de corte deve ser ponderada em conjunto com os requisitos de acabamento superficial e conicidade, uma vez que a máquina mais rápida no papel nem sempre é a melhor opção para peças com geometria angular.

Tendência da indústria: crescente adoção de rosqueamento automatizado de fios e operação autônoma

Uma das tendências mais claras discutidas na indústria de eletroerosão a fio nos últimos anos é a mudança para sistemas automatizados de rosqueamento de fio que podem reenfiar o fio automaticamente após uma ruptura, sem exigir que um operador reinicie manualmente o corte. Esse recurso é importante porque quebras não planejadas de fios costumavam forçar as máquinas a ficarem ociosas até que alguém interviesse, o que limitava a quantidade de produção autônoma durante a noite ou no fim de semana que uma oficina poderia realisticamente executar. À medida que o rosqueamento automatizado se tornou mais confiável, mais salas de ferramentas conseguiram estender os tempos de execução autônomos, especialmente para trabalhos em moldes com múltiplas cavidades e programas de produção longos. O gráfico de linhas abaixo ilustra esta trajetória geral como uma tendência qualitativa e não como uma estatística de mercado precisa.

A linha ascendente neste gráfico reflete um padrão geral amplamente divulgado em publicações comerciais e na literatura do fabricante: o rosqueamento automatizado de fio passou de um recurso premium encontrado principalmente em máquinas de ponta para algo cada vez mais esperado, mesmo em equipamentos EDM de fio de médio porte. Essa progressão acompanha melhorias mais amplas em sensores de detecção de quebra de fio, capacidade de resposta do servocontrole e consistência de filtragem de fluido dielétrico, que reduzem a frequência de quebras de fio em primeiro lugar. À medida que ocorrem menos interrupções e as que acontecem são resolvidas automaticamente, as máquinas podem ser deixadas em funcionamento em turnos não supervisionados, com muito menos risco de um corte paralisado e parado por horas.

Para oficinas de ferramentas e oficinas, esta tendência tem implicações práticas que vão além da conveniência. O tempo de execução autônomo estendido altera a forma como os cronogramas de produção são planejados, permitindo que cortes complexos e demorados sejam iniciados no final de um turno e deixados para serem concluídos durante a noite. Também transfere as responsabilidades do operador para a configuração da máquina, programação e verificação de qualidade, em vez de monitoramento contínuo durante o corte em si. Lojas avaliando um novo máquina EDM de fio tratam cada vez mais a confiabilidade do rosqueamento automatizado como um recurso prático e diário, em vez de um complemento opcional, especialmente para instalações que operam várias máquinas com pessoal limitado por turno.

Conclusão importante: O rosqueamento de fio automatizado e confiável tornou-se uma expectativa básica prática para oficinas que buscam estender o tempo de operação autônoma da máquina e melhorar a flexibilidade geral da programação de produção.

Comparando atributos da máquina com uma visualização de radar

Como a seleção de máquinas de eletroerosão a fio geralmente envolve equilibrar vários atributos ao mesmo tempo, em vez de otimizar para uma única métrica, uma comparação no estilo radar pode ajudar a visualizar as compensações com mais clareza do que uma única lista classificada. O gráfico abaixo compara máquinas EDM de fio de alta velocidade, velocidade média e grande conicidade em cinco atributos comumente avaliados: precisão dimensional, qualidade de acabamento superficial, velocidade de corte, capacidade de corte cônico e nível de automação típico. Cada atributo é pontuado em uma escala relativa simples de 1 a 5, refletindo características gerais do projeto, em vez de valores testados específicos de qualquer modelo de máquina único. Esta visão destina-se a apoiar a tomada de decisões direcionais e não a substituir uma revisão detalhada das especificações técnicas.

As formas sobrepostas nesta comparação de radar mostram por que nenhuma categoria de EDM de fio único pode ser rotulada universalmente melhor do que as outras; cada forma se estende ainda mais ao longo dos eixos que refletem seu objetivo principal de design. O perfil de velocidade média se estende ao máximo em termos de precisão e acabamento superficial, consistente com seu papel como a categoria mais comumente escolhida para passes de acabamento em matrizes e moldes de precisão. O perfil cônico grande puxa mais em direção ao eixo de capacidade cônica, refletindo a faixa de deslocamento mecânico especializado incorporada nessas máquinas para corte angular. O perfil de alta velocidade fica mais centralizado, o que reflete seu papel como um carro-chefe de uso geral, em vez de uma máquina especializada para qualquer atributo único.

Ler um gráfico de radar como este é mais útil quando uma oficina lista sua própria ordem de prioridade para esses cinco atributos antes de comparar as máquinas. Uma sala de ferramentas que produz insertos simples de parede plana em alto volume pode pesar mais na velocidade de corte e no nível de automação, tornando uma configuração de alta velocidade um ponto de partida razoável. Uma oficina de moldes de precisão que produz cavidades com tolerâncias restritas de acabamento superficial provavelmente terá maior precisão de peso e acabamento superficial, apontando para uma configuração de velocidade média. Um fabricante de matrizes de estampagem que trabalha com ângulos de saída acentuados irá naturalmente priorizar a capacidade de conicidade acima de outros atributos. Nenhuma destas regras são absolutas, mas a visão de radar ajuda a enquadrar a conversa de compromisso de uma forma estruturada.

Conclusão importante: nenhuma categoria de máquina de eletroerosão a fio domina todos os atributos, portanto, os compradores obtêm o máximo valor de uma comparação de radar quando classificam pela primeira vez quais atributos são mais importantes para suas próprias peças.

Distribuição típica de aplicações entre setores

As máquinas de eletroerosão a fio atendem a uma ampla gama de indústrias de manufatura, embora o trabalho com ferramentas e matrizes continue sendo o caso de uso mais estabelecido por uma ampla margem. O gráfico de rosca abaixo apresenta uma distribuição ilustrativa de áreas comuns de aplicação de eletroerosão a fio com base em padrões gerais de uso da indústria, em vez de uma pesquisa medida específica. O objetivo é fornecer aos leitores um contexto direcional sobre onde a tecnologia Wire EDM é mais usada, para que as equipes de compras e os gerentes de ferramentas possam comparar seu próprio padrão de uso com o cenário geral do setor.

O trabalho com ferramentas e matrizes, incluindo matrizes de estampagem, matrizes de extrusão e cavidades de moldes de injeção, ocupa a maior parte desta divisão ilustrativa, que se alinha com as origens da eletroerosão a fio como um processo de usinagem desenvolvido especificamente para cortar aço para ferramentas endurecido com precisão e repetição. As aplicações aeroespaciais representam um segmento secundário significativo, em grande parte porque a capacidade da eletroerosão a fio de cortar perfis complexos em ligas de alta resistência sem induzir distorção térmica atende aos rígidos requisitos de tolerância comuns em turbinas e componentes estruturais. A fabricação de dispositivos médicos também se tornou um nicho de aplicação notável, especialmente para peças pequenas e complexas, como componentes de instrumentos cirúrgicos, onde bordas sem rebarbas e precisão dimensional são importantes.

A parcela restante, agrupada como automotiva e outras aplicações, inclui a produção de matrizes de estampagem para painéis e suportes de carroceria, bem como trabalhos gerais de prototipagem em vários setores. Esta categoria mais ampla tende a flutuar mais com os níveis globais de actividade de produção do que os segmentos mais especializados de ferramentas e matrizes e aeroespacial, uma vez que a procura de prototipagem acompanha frequentemente os ciclos de desenvolvimento de novos produtos. As lojas que atendem principalmente clientes automotivos ou de prototipagem geral podem descobrir que seu próprio mix de aplicações se inclina mais fortemente para esse segmento do que a distribuição ilustrativa mostrada aqui, o que é normal, dada a variedade de bases de clientes em diferentes regiões e clusters industriais.

Conclusão principal: A fabricação de ferramentas e matrizes continua sendo a principal área de aplicação da tecnologia de eletroerosão a fio, com o trabalho aeroespacial e de dispositivos médicos formando segmentos especializados significativos.

Orientação de manutenção para desempenho confiável a longo prazo

A manutenção consistente é o que mantém uma máquina de eletroerosão a fio cortando com precisão ao longo dos anos de uso em produção, e a maioria das práticas abaixo são recomendações padrão encontradas na documentação de serviço do fabricante e nas melhores práticas da sala de ferramentas, em vez de técnicas especializadas exclusivas de qualquer marca.

1. Inspecione e substitua as guias de arame regularmente, pois as guias desgastadas afetam diretamente a precisão do corte e podem introduzir larguras de corte inconsistentes ao longo do tempo.
2. Monitore a resistividade do fluido dielétrico e o desempenho da filtragem, pois o fluido contaminado ou condicionado incorretamente reduz a estabilidade do corte e pode acelerar o desgaste dos componentes.
3. Verifique periodicamente a calibração da tensão do fio, uma vez que a tensão inconsistente é um contribuinte comum para quebras não planejadas do fio durante longos percursos sem supervisão.
4. Limpe e inspecione os contatos de alimentação de energia, que se desgastam devido à descarga elétrica contínua e podem afetar a consistência da faísca se não forem mantidos.
5. Verifique a precisão do posicionamento do eixo regularmente usando equipamento de medição apropriado, especialmente após qualquer trabalho de manutenção significativo ou substituição de componentes.
6. Mantenha a temperatura do ambiente da máquina razoavelmente estável, uma vez que as flutuações térmicas podem influenciar a repetibilidade dimensional no trabalho de corte de precisão.

Integrar essas verificações em um cronograma de manutenção de rotina, em vez de apenas abordar os problemas de forma reativa, ajuda a reduzir o tempo de inatividade não planejado e oferece suporte à qualidade consistente das peças em todas as execuções de produção. As salas de ferramentas que documentam os intervalos de manutenção e rastreiam o histórico de substituição de contatos ou guias de fios também tendem a detectar problemas em desenvolvimento mais cedo, antes que afetem as tolerâncias das peças acabadas.

Selecionando equipamentos de um fabricante de fio EDM com design racional de produtos e práticas consistentes de testes de qualidade também desempenha um papel significativo na confiabilidade a longo prazo. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, um fabricante especializado com anos de experiência em pesquisa, desenvolvimento e produção de usinagem de descarga elétrica e equipamentos de processamento especial, aplica testes de precisão de posicionamento a cada máquina-ferramenta antes de sair da fábrica, que é uma forma prática de os fabricantes trabalharem para oferecer suporte a qualidade de saída consistente para os clientes durante a vida útil operacional do equipamento. A linha de produtos da empresa abrange as séries PS-C e DK77-BC de máquinas EDM de corte de fio de velocidade média, as séries DK77-A e DK77-B de máquinas EDM de corte de fio de alta velocidade e a série DK77-D de máquinas EDM de corte de fio de grande conicidade, com produtos vendidos nos mercados domésticos e modelos selecionados exportados para o Sudeste Asiático, Ásia Ocidental, Europa e Américas.

Conclusão importante: A manutenção programada de guias de fio, filtragem dielétrica e calibração de tensão do fio é fundamental para manter o desempenho preciso e repetível do EDM com fio a longo prazo.
