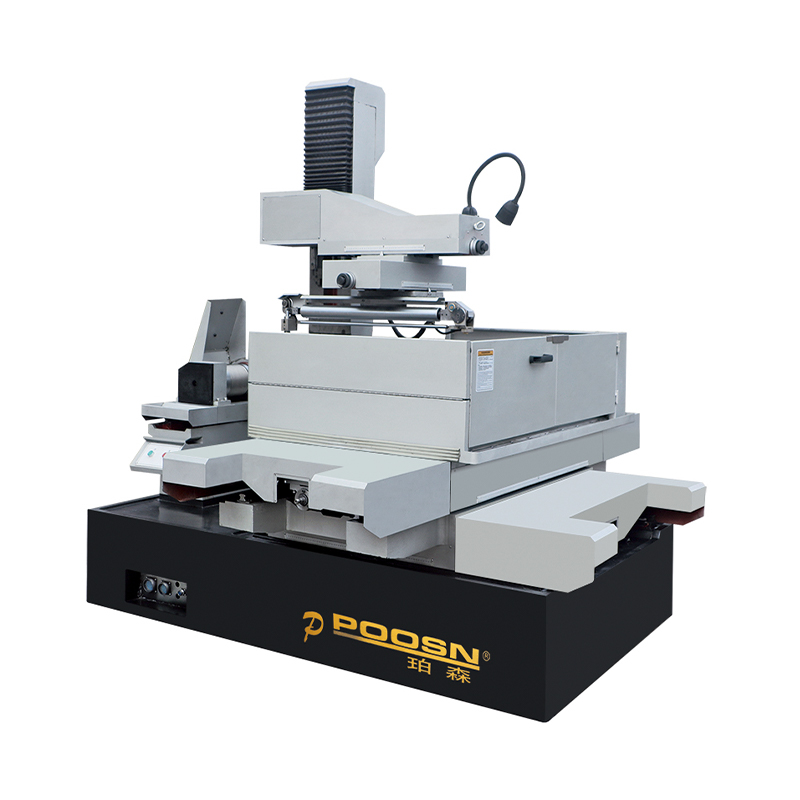

Nas áreas de fabricação de moldes de precisão e usinagem de peças complexas, a tecnologia de usinagem por descarga elétrica com corte de fio grande e cônico (WEDM) tem mantido consistentemente uma posição fundamental. Aproveitando sua profunda herança industrial e uma busca incessante por limites de usinagem, a Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. DK55D Grande Cone de Corte WEDM . Esta máquina não é apenas o culminar da experiência em estrutura mecânica e controle elétrico; ele serve como uma ferramenta poderosa para resolver os desafios complexos associados à usinagem de geometrias espaciais complexas.
I. Arquitetura técnica central do sistema de usinagem de cone grande DK55D
O modelo DK55D foi originalmente projetado para superar as limitações inerentes aos ângulos de corte alcançáveis pelas máquinas tradicionais de EDM com corte a fio. Durante o processo de P&D, Taizhou Xinchengyang concentrou-se especificamente na otimização da coordenação e sinergia do sistema de ligação espacial de quatro eixos da máquina.
Sistema aprimorado de ligação de quatro eixos: O DK55D alcança acoplamento de nível profundo em seus quatro eixos de coordenadas: X, Y, U e V. Através da aplicação de algoritmos de controle de alta precisão, o sistema garante que a compensação de posição espacial do fio do eletrodo atinja precisão de nível de mícron ao cortar peças cônicas de grande ângulo.
Mecanismo de guia oscilante de precisão: Ao contrário das máquinas-ferramentas padrão, a usinagem de grande conicidade exige que as guias de fio (bicos) possuam flexibilidade e estabilidade posicional excepcionais. A estrutura da cabeça oscilante projetada por Xinchengyang mantém a tensão constante do fio do eletrodo, mesmo sob condições extremas de inclinação angular, evitando efetivamente problemas como quebra do fio ou estrias superficiais, muitas vezes causadas por ângulos de corte excessivos.
Base da máquina de alta rigidez: Para suportar as forças laterais geradas durante as operações de corte cônico grande, a base da máquina é construída em ferro fundido de alta resistência que passou por vários estágios de tratamento de envelhecimento, reforçando fisicamente a estabilidade geral do processo de usinagem.
II. Taizhou Xinchengyang: Vantagens do Processo e Controle de Qualidade
Na produção do DK55D, a Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. instila uma filosofia de "rigor" em cada etapa do processo de fabricação.
Design de Produto Científico: O design da máquina atinge um equilíbrio cuidadoso entre a dinâmica dos fluidos e a estrutura mecânica, garantindo que o fluido dielétrico possa remover de forma mais eficaz os detritos metálicos e as partículas erodidas durante as operações de usinagem cônica.
Usinagem e inspeção avançadas: Apoiada por uma ampla gama de equipamentos de usinagem avançados, a Xinchengyang submete todos os componentes da DK55D a retificação e acabamento de precisão. Os testes de precisão posicional realizados antes do embarque estão longe de ser uma mera formalidade; em vez disso, utiliza instrumentos de alta precisão – como interferômetros a laser – para verificar e garantir a precisão do passo de cada eixo individual. Integração de conhecimento técnico: A empresa traduziu anos de experiência prática em usinagem no código lógico do sistema de controle, permitindo que o DK55D lide com a usinagem de cavidades de formato irregular e geometrias de conicidade variável com excepcional facilidade e proficiência.
III. Comparação das características de usinagem de corte de fio grande cônico DK55D
Para fornecer uma compreensão mais intuitiva do posicionamento tecnológico do DK55D, a seção a seguir apresenta uma análise comparativa entre várias dimensões em relação aos modelos de máquinas padrão:
| Dimensão do recurso | Máquina WEDM padrão | DK55D Grande Cone WEDM (Xinchengyang) |
| Graus Espaciais de Liberdade | Focado principalmente no processamento 2D planar | Otimizado para contornos espaciais 3D e grandes ângulos de conicidade |
| Curso do eixo U/V | Curso limitado, restrito à microcompensação | Design independente de curso longo, com suporte para inclinação de alto ângulo |
| Mecanismo de cabeça guia | Montagem fixa ou cabeçote flutuante de pequeno alcance | Mecanismo giratório inclinável flexível de alta precisão |
| Complexidade do Algoritmo | Interpolação linear e circular básica | Compensação avançada de ligação simultânea de quatro eixos |
| Aplicação Industrial | Matrizes de estampagem convencionais e componentes simples | Moldes de fundição sob pressão, tubos de diâmetro variável, peças aeroespaciais |
4. Amplitude e profundidade dos campos de aplicação
A máquina EDM com corte de fio grande e cônico DK55D é capaz de muito mais do que apenas "corte inclinado"; seu verdadeiro valor reside em sua capacidade de resolver desafios complexos de processamento que não podem ser resolvidos por meio de fresagem convencional ou métodos padrão de EDM com corte a fio:
Moldes para fundição sob pressão em grande escala: Para a usinagem complexa de ângulos de inclinação, o DK55D pode executar cortes cônicos de alta precisão em uma única passagem.
Componentes Aeroespaciais e de Defesa: Para peças estruturais com canais de fluxo de ar especializados ou seções transversais variáveis, a capacidade de controle simultâneo de 4 eixos da máquina oferece uma solução ideal.
Engrenagens e estrias de precisão: Aproveitando seus recursos de posicionamento de alta precisão, a máquina é especializada na usinagem de componentes de transmissão com requisitos específicos de conicidade.
V. FAQ: Perguntas técnicas comuns sobre usinagem de cone grande no DK55D
Q1: Como a qualidade do acabamento superficial é garantida durante o corte cônico grande?
R: A chave para obter um acabamento superficial superior está no controle preciso da tensão do fio do eletrodo e na estabilidade da fonte de alimentação de pulso. Taizhou Xinchengyang otimizou a estrutura da guia de fio para minimizar a vibração durante o corte em grande ângulo; isso, combinado com uma fonte de alimentação de corrente constante de alta frequência, garante um intervalo de descarga uniforme, melhorando significativamente a qualidade da superfície.
P2: Quais vantagens o DK55D oferece ao usinar peças com conicidades variáveis (por exemplo, peças com perfis superiores e inferiores diferentes)?
R: Essa capacidade depende do poder computacional do sistema de controle. O DK55D aceita entradas geométricas complexas e calcula automaticamente o caminho de corte específico para cada camada da seção transversal, garantindo uma transição suave nos pontos de junção entre os perfis superior e inferior sem causar corte excessivo ou inferior.
Q3: Como a rigidez mecânica da máquina afeta a usinagem de grande ângulo?
R: Durante a usinagem de grande ângulo, o fio do eletrodo exerce uma componente de força lateral na máquina-ferramenta. Se a base da máquina não tiver rigidez suficiente, esta força pode induzir deformações mínimas, resultando em erros de usinagem que ficam fora da faixa de tolerância aceitável. O DK55D, fabricado pela Xinchengyang, emprega um projeto de corpo de máquina cientificamente projetado para neutralizar efetivamente essas tensões, garantindo assim uma precisão de usinagem consistente durante longos períodos de operação.
Q4: Quais aspectos específicos são abordados durante os testes de precisão de posicionamento realizados antes do envio para a fábrica?
R: O regime de testes abrange tanto a precisão geométrica estática (por exemplo, planicidade da mesa de trabalho, perpendicularidade de cada eixo) quanto a precisão de posicionamento dinâmico. Ao realizar testes bidirecionais de curso completo, garantimos que cada máquina entregue a um cliente atenda aos rigorosos padrões exigidos para aplicações de usinagem de alta precisão.
continuará a aprofundar sua experiência em tecnologias de usinagem de precisão; sua solução de usinagem de grande cone - centrada no DK55D - está atualmente capacitando um número cada vez maior de empresas de manufatura a superar gargalos de processo e realizar projetos de produtos mais desafiadores.
