O que torna o DKD Large Cutting Taper WEDM um avanço na usinagem de precisão?

O que torna o DKD Grande Cone de Corte WEDM um avanço na usinagem de precisão?

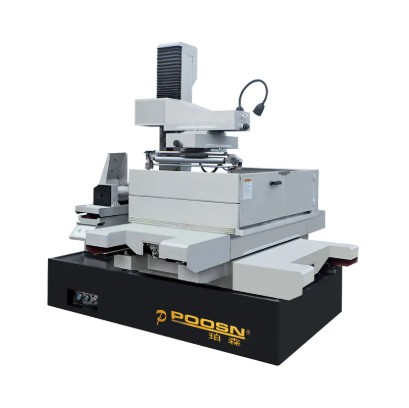

O Fio EDM de corte grande DKD é um avanço na usinagem de precisão porque expande fundamentalmente o que a usinagem por descarga elétrica de fio pode realizar em uma única configuração. Ele atinge ângulos cônicos de até ±45° em peças de trabalho com altura superior a 500 mm, mantém a precisão posicional dentro de ±0,003 mm em cargas de trabalho superiores a 3.000 kg e reduz a quebra do fio em até 60% por meio do controle de descarga adaptativo — capacidades que nenhuma máquina WEDM convencional pode replicar simultaneamente. Para fabricantes que trabalham na indústria aeroespacial, fabricação de matrizes pesadas, ferramentas de extrusão e produção de moldes de grande formato, esta máquina não simplesmente melhora as soluções existentes. Ele torna fabricáveis ​​geometrias e escalas de peças anteriormente impossíveis, sem comprometer a integridade dimensional ou a qualidade da superfície.

O significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Este artigo examina cada uma das dimensões técnicas e práticas que tornam o DKD Large Cutting Taper WEDM um verdadeiro avanço de engenharia. Ele cobre o projeto estrutural da máquina, o sistema de corte cônico, a inteligência de controle, a tecnologia de lavagem, o gerenciamento de fios, a adequação da aplicação e o custo total de propriedade — com dados específicos e exemplos de produção por toda parte.

O Core Problem: Why Large-Taper WEDM Has Always Been Difficult

Para apreciar o que a máquina DKD alcança, vale a pena compreender os desafios de engenharia que tornaram o WEDM de grande conicidade tão difícil por tanto tempo. A eletroerosão a fio funciona corroendo material eletricamente condutor usando descargas elétricas controladas entre um eletrodo de fio fino e a peça de trabalho. O fio não entra em contato direto com a peça de trabalho – ele é separado por um pequeno espaço preenchido com fluido dielétrico, e a remoção do material ocorre através da energia liberada por pulsos elétricos rápidos e precisamente sincronizados.

Quando o fio é mantido perfeitamente vertical, esse processo é bem compreendido e altamente controlável. A folga de descarga é uniforme ao longo do comprimento do fio, a descarga é simétrica e a geometria do corte é previsível. Mas quando o fio é inclinado para cortar um cone, tudo muda. A geometria da lacuna torna-se assimétrica – o ponto de entrada e o ponto de saída do fio são deslocados horizontalmente, às vezes em dezenas de milímetros em peças altas. A distribuição da descarga ao longo do fio inclinado torna-se desigual. A eficácia da lavagem cai drasticamente porque o fluido dielétrico não pode ser direcionado uniformemente para uma zona de corte angular. A tensão do fio torna-se mais difícil de manter porque o caminho do fio muda de forma à medida que o ângulo de conicidade muda durante as operações de contorno.

Em uma peça de trabalho com 100 mm de altura, um cone de 15° cria um deslocamento horizontal de aproximadamente 27 mm entre a entrada e a saída do fio. Isso é administrável. Em uma peça de trabalho com 500 mm de altura e conicidade de 30°, o deslocamento horizontal se aproxima de 290 mm. Nessa escala, os problemas aumentam dramaticamente. O fio se curva sob sua própria assimetria de tensão. A descarga fica concentrada no ponto médio do fio, em vez de ser distribuída uniformemente. A pressão de lavagem aplicada nos bicos mal atinge o centro da zona de corte. O acabamento superficial se deteriora, a precisão geométrica é prejudicada e as taxas de quebra de fio aumentam.

É por isso que a maioria dos fabricantes de WEDM tem historicamente limitado a capacidade de conicidade a ângulos modestos - normalmente de ±3° a ±15° - e alturas moderadas de peças de trabalho. Ultrapassar esses limites com uma máquina padrão resulta em resultados imprevisíveis: erros dimensionais, acabamentos superficiais ásperos, quebras frequentes de arame e camadas recortadas espessas o suficiente para comprometer o desempenho de fadiga em componentes críticos. O cone de corte grande WEDM DKD foi projetado especificamente para resolver esses problemas, não por meio de melhorias incrementais, mas redesenhando a máquina desde o início em torno dos requisitos do corte cônico grande.

Fundação Estrutural: A Base da Máquina e Engenharia de Estrutura

A usinagem de precisão começa com a base estrutural da máquina. Qualquer vibração, expansão térmica ou deflexão mecânica na estrutura da máquina se traduz diretamente em erro de posição no fio de corte. Para cortes cônicos grandes em peças pesadas, isso é especialmente crítico porque as forças de corte - embora pequenas em termos absolutos em comparação com fresamento ou retificação - agem assimetricamente em uma ampla área de trabalho da máquina, criando momentos aos quais as estruturas de ferro fundido padrão não conseguem resistir adequadamente.

O DKD machine uses a base de máquina em composto de granito que oferece diversas vantagens significativas em relação à construção convencional em ferro fundido. O composto de granito tem um coeficiente de amortecimento específico aproximadamente oito a dez vezes maior do que o ferro fundido, o que significa que as vibrações do chão da oficina, das máquinas próximas ou dos próprios servo-drives da máquina são absorvidas muito mais rapidamente, em vez de ressoarem através da estrutura e aparecerem como ondulação superficial na peça acabada.

Ormal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

O column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

O combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

O UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

O taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

O DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with acionamentos de motores lineares nos eixos U e V. Os motores lineares eliminam a folga, a conformidade e a sensibilidade térmica dos fusos de esferas, proporcionando resolução de posicionamento de 0,1 µm e repetibilidade bidirecional melhor que 0,5 µm. Isto é importante porque durante uma operação de contorno com ângulo de conicidade em constante mudança, o eixo UV deve executar centenas de pequenas correções de posição por segundo para manter a inclinação correta do fio à medida que o eixo XY se move através de curvas e cantos. Qualquer atraso ou imprecisão na resposta do eixo UV produz erros de ângulo cônico que aparecem como desvio geométrico na superfície da peça acabada.

O wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

O UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Gerador de pulso adaptativo: mantendo a estabilidade de descarga em condições variáveis

O electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

O DKD machine incorporates an gerador de pulso adaptativo que opera com um princípio fundamentalmente diferente dos geradores de pulso EDM convencionais. Em vez de fornecer uma forma de onda de pulso fixa e depender do operador para selecionar parâmetros apropriados para um determinado material e geometria, o gerador adaptativo monitora continuamente a tensão, a corrente e as características de tempo do intervalo de descarga a uma taxa de amostragem de vários megahertz. Ele usa esses dados em tempo real para classificar cada descarga individual como uma faísca produtiva, um curto-circuito, um arco ou uma lacuna aberta, e ajusta o tempo de pulso, a energia e a polaridade pulso a pulso para maximizar a proporção de faíscas produtivas enquanto elimina eventos de arco elétrico prejudiciais.

Esta capacidade é particularmente importante durante o corte cônico grande porque a eficiência de evacuação de detritos varia significativamente ao longo do comprimento do fio. Perto dos pontos de entrada e saída onde estão localizados os bicos de lavagem, os detritos são removidos de forma eficiente e a lacuna permanece limpa. Nas seções intermediárias de um fio longo e inclinado, o acúmulo de detritos é maior e as condições de folga local tendem a curto-circuito. O gerador adaptativo detecta essas tendências locais de curto-circuito a partir da assinatura de tensão de pulsos individuais e responde reduzindo momentaneamente a energia do pulso naquela zona de descarga, evitando o acúmulo de pontes de detritos condutivos que, de outra forma, causariam a ruptura do fio.

O practical result is that a velocidade de corte no modo de cone grande é mantida entre 85 e 90% da velocidade de corte reto para o mesmo material e diâmetro de fio — uma melhoria significativa em relação às máquinas convencionais, que muitas vezes perdem 40-60% da velocidade de corte quando operam em ângulos cônicos acima de 20° porque o operador deve reduzir manualmente a energia do pulso para evitar a quebra do fio. O gerador adaptativo também permite que a máquina corte materiais que são particularmente sensíveis à instabilidade de descarga, como compósitos de metal duro e diamante policristalino, em ângulos de conicidade que seriam impossíveis em uma máquina não adaptativa.

Lavagem bidirecional de alta pressão: resolvendo o problema de detritos em grandes ângulos cônicos

Flushing – o processo de fornecimento de fluido dielétrico à zona de corte para remover partículas erodidas, resfriar o fio e a peça de trabalho e manter a limpeza das folgas – é um dos fatores mais subestimados no desempenho do WEDM. No corte reto, a lavagem é simples: os bicos superior e inferior são coaxiais com o arame e o fluido flui simetricamente através da abertura, de cima para baixo. À medida que o ângulo de conicidade aumenta, esta simetria quebra progressivamente e a eficácia da lavagem deteriora-se rapidamente.

Em um cone de 45° com uma peça de trabalho de 500 mm, o bico superior é deslocado em quase 500 mm do bico inferior no plano horizontal. O fluido expelido do bocal superior no ponto de entrada não atinge o ponto de saída do corte inclinado — ele flui ao longo do caminho inclinado do fio e sai através de aberturas na parede lateral da peça de trabalho. A região central do fio inclinado opera em condições de severa falta de descarga, causando acúmulo de detritos, superaquecimento localizado, espessas camadas de remodelação e, por fim, quebra do fio.

O DKD machine addresses this with a sistema de descarga de pressão variável bidirecional que inclui bocais superiores e inferiores controlados independentemente, capazes de girar para alinhar a direção do jato com o ângulo real de inclinação do fio. Em vez de ejetar o fluido verticalmente para baixo como faz um bico fixo, os bicos DKD giram para direcionar o fluido ao longo do eixo do fio, garantindo que o jato penetre na zona de corte inclinada em vez de se dissipar contra a parede lateral da peça.

Além do controle direcional, a pressão de lavagem é ajustada automaticamente pelo CNC entre 0,5 e 18 bar, dependendo da altura da peça, tipo de material, ângulo de conicidade e fase de corte atual. Durante o corte bruto, onde o volume de detritos é alto, a pressão é aumentada para manter a limpeza da folga. Durante passagens de corte de acabamento onde a integridade da superfície é crítica, a pressão é reduzida para evitar vibrações do fio induzidas hidraulicamente que degradariam a rugosidade da superfície. Este gerenciamento dinâmico de pressão é coordenado com o controle adaptativo do gerador de pulsos para que ambos os sistemas respondam simultaneamente às mudanças nas condições de folga.

O result is a espessura da camada reformulada abaixo de 3 µm mesmo em ângulos de conicidade máximos — um valor que atende aos requisitos de integridade de superfície das especificações de componentes de nível aeroespacial e elimina a necessidade de tratamento de superfície pós-EDM na maioria das aplicações. Em máquinas convencionais que operam em grandes ângulos de conicidade, a espessura da camada fundida geralmente excede 15–20 µm, necessitando de operações adicionais de retificação ou polimento que acrescentam tempo e custo.

O dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Sistema de gerenciamento de fios: controle de tensão, rosqueamento e eficiência de consumo

O gerenciamento do eletrodo de arame abrange tudo, desde a forma como o arame é alimentado desde o carretel de alimentação, passando pelo sistema de guia, até o mecanismo de captação — e tem influência direta na qualidade do corte, no tempo de atividade da máquina e no custo operacional. No corte cônico grande, o manejo do fio é mais exigente do que no corte reto porque o caminho inclinado do fio cria uma distribuição de tensão não uniforme: a tensão é maior nos pontos de flexão próximos às guias e menor no meio do vão. Se a tensão não for controlada com precisão, o fio ressoa em frequências específicas que aparecem como padrões superficiais periódicos na peça acabada.

O DKD machine uses a sistema de controle de tensão de fio em circuito fechado com um sensor de célula de carga que mede a tensão real do fio na guia superior e alimenta esta informação para um rolo tensor servo-controlado. O sistema mantém a tensão do fio dentro de ±0,3N do ponto de ajuste em todo o carretel – mesmo quando o diâmetro do carretel diminui e a dinâmica de desenrolamento do fio muda, e mesmo quando a geometria do caminho do fio muda com ângulos de conicidade variados. Este nível de consistência de tensão é aproximadamente três vezes mais rígido do que os dispositivos de tensão mecânica em máquinas convencionais podem alcançar.

O wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

O consumo de fio é um custo operacional significativo em ambientes de produção WEDM. Uma máquina WEDM típica de grande formato funcionando continuamente pode consumir de 15 a 25 kg de fio por semana, a um custo de US$ 15 a US$ 30 por quilograma, dependendo do tipo de fio. A otimização da tensão da máquina DKD e o controle de descarga adaptativo reduzem o avanço desnecessário do arame – o fenômeno em que condições de descarga instáveis ​​fazem com que a máquina alimente arame novo mais rápido do que o realmente necessário para o corte. Os dados de campo das instalações de produção mostram redução do consumo de fio de 22–31% em comparação com máquinas sem esses controles, o que em uma máquina que funciona 5.000 horas por ano se traduz em uma economia anual de fio de US$ 8.000 a US$ 15.000, dependendo do tipo e do preço do fio.

O machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

Sistema de Controle CNC: Inteligência, Automação e Eficiência de Programação

O CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

O control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

O control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

O control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

O control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that o tempo de programação para novas peças é reduzido em 60–70% em comparação com controles WEDM convencionais que exigem seleção manual de parâmetros e cortes de teste iterativos.

Comparação de desempenho: DKD Large Cutting Taper WEDM versus padrões da indústria

O following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

O data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Aplicações industriais: onde a máquina DKD cria uma vantagem genuína de fabricação

O DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Fabricação de componentes aeroespaciais e de defesa

Os componentes aeroespaciais frequentemente exigem perfis externos complexos com ângulos de inclinação precisos, particularmente formas de raízes de pás de turbinas, suportes estruturais e acessórios de fixação de fuselagem. Esses componentes são frequentemente fabricados em materiais como Inconel 718, titânio Ti-6Al-4V e aços para ferramentas de alta resistência — todos desafiadores para usinagem convencional e ideais para EDM. A capacidade da máquina DKD de cortar cone de ± 45° em Inconel 718 a 500 mm de altura com precisão de ± 0,003 mm e camada reformulada inferior a 3 µm significa que os perfis de raiz de abeto com lâmina de turbina podem ser cortados em uma única configuração, sem as múltiplas operações de fixação anteriormente necessárias. Um fornecedor aeroespacial relatou reduzir o número de operações para uma ranhura de disco de turbina de quatro (fresamento em desbaste, fresamento de semiacabamento, EDM e retificação) para duas (fresamento em desbaste e DKD WEDM), reduzindo o tempo total do ciclo da peça em 38%.

Matriz de estampagem pesada e fabricação progressiva de matrizes

As matrizes de estampagem progressiva para painéis de carrocerias automotivas e componentes estruturais estão entre as aplicações WEDM mais exigentes em termos de tamanho da peça, dureza do material e complexidade geométrica. As placas de matriz têm tipicamente 400–600 mm de espessura, endurecidas a 58–62 HRC e exigem punção cônica precisa e folgas de matriz – geralmente com ângulos de conicidade de 20–30° para recursos de fixação de peças brutas e seções de acabamento. Em máquinas convencionais, esses recursos cônicos exigem múltiplas configurações com diferentes orientações de fixação, cada uma introduzindo seu próprio acúmulo de erros de posição. A máquina DKD corta todas as características cônicas em uma única orientação da peça, mantendo as relações espaciais entre as características dentro de ±0,003 mm e eliminando os erros de reposicionamento de acessórios de 0,01 a 0,02 mm que são a principal fonte de incompatibilidade de matrizes em abordagens de múltiplas configurações.

Ferramentas de extrusão

As matrizes de extrusão de alumínio e cobre apresentam um desafio único: o perfil da matriz deve incorporar superfícies de apoio, ângulos de relevo e geometrias de câmara de solda que exigem diferentes ângulos de conicidade em diferentes profundidades dentro do mesmo bloco de matriz - e os blocos de matriz podem ter de 150 a 400 mm de espessura. A capacidade da máquina DKD de especificar ângulos de conicidade variáveis ​​ao longo do caminho de corte, combinada com sua capacidade de altura da peça, torna-a a única plataforma WEDM que pode usinar matrizes de extrusão completas com todas as suas características cônicas em uma única configuração. Para fabricantes de extrusão de perfis de alumínio que produzem seções de esquadrias de janelas e perfis estruturais, esta capacidade eliminou a necessidade de terceirizar recursos de matrizes críticas para oficinas especializadas em EDM, trazendo o trabalho internamente e reduzindo o tempo de entrega da matriz em 40–50%.

Ferramentas para dispositivos médicos e implantes

As ferramentas para dispositivos médicos — moldes para implantes ortopédicos, ferramentas de corte para instrumentos minimamente invasivos e matrizes para componentes de fixação implantáveis — exigem algumas das mais rigorosas tolerâncias dimensionais e padrões de integridade de superfície na fabricação. Os componentes do implante em ligas de cromo-cobalto e titânio devem atender aos padrões ISO 5832 de biocompatibilidade, que entre outros requisitos limita a espessura da camada de reformulação e exige valores específicos de rugosidade superficial. A camada reformulada de menos de 3 µm da máquina DKD e a capacidade de acabamento superficial Ra 0,2 µm nesses materiais significam que as ferramentas podem ser entregues com tolerância de desenho sem as operações de polimento e ataque que são atualmente uma prática padrão após a eletroerosão convencional, economizando de 4 a 8 horas de pós-processamento por ferramenta.

Operação não tripulada e eficiência de produção

Para que uma máquina-ferramenta de precisão forneça o máximo valor em um ambiente de produção, ela deve ser capaz de operar de maneira não tripulada e confiável — funcionando durante noites, fins de semana e mudanças de turno sem exigir atenção constante do operador. O WEDM é, em princípio, adequado para operações não tripuladas porque o processo de corte é sem contato e as forças envolvidas são insignificantes. Na prática, entretanto, quebras de fios, falhas de rosqueamento e problemas no sistema dielétrico limitaram historicamente o tempo prático de funcionamento autônomo das máquinas WEDM a algumas horas antes que a intervenção fosse necessária.

O DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Relatório de usuários de produção taxas de utilização da máquina de 85–92% durante períodos contínuos de 30 dias, incluindo manutenção programada. Para efeito de comparação, as máquinas WEDM convencionais em ambientes de produção semelhantes normalmente atingem de 60 a 75% de utilização devido a taxas mais altas de quebra de fio, requisitos de intervenção manual mais frequentes e tempos de configuração mais longos entre trabalhos. A um custo típico de hora de máquina WEDM de US$ 80 a US$ 150 por hora, a melhoria da utilização por si só representa US$ 40.000 a US$ 120.000 por ano em capacidade recuperada por máquina.

O control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Custo total de propriedade: o caso financeiro de longo prazo

O DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

O cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Quando essas vantagens operacionais são somadas e o custo de aquisição do prêmio é amortizado em cinco anos, a máquina DKD normalmente atinge um custo total de propriedade em cinco anos menor do que uma máquina padrão por uma margem de 15–25% em ambientes de produção onde o corte cônico grande constitui mais de 30% da carga de trabalho. Em ambientes onde o trabalho de grande conicidade é a aplicação principal, a vantagem é ainda maior.

Os custos de manutenção durante o período de cinco anos são comparáveis ​​ou inferiores aos das máquinas convencionais, apesar da maior complexidade inicial do DKD, porque os acionamentos do motor linear no eixo UV não possuem componentes de desgaste mecânico (sem parafusos de esferas, sem rolamentos no trem de transmissão) e a base composta de granito não requer raspagem ou alinhamento periódico. Os intervalos de substituição da guia são estendidos pelo design da guia revestida de diamante, e o sistema automatizado de gerenciamento dielétrico reduz o trabalho de manuseio e teste de produtos químicos, que representa um custo de manutenção significativo em sistemas gerenciados manualmente.

Perguntas frequentes

Q1: Qual é o limite prático real do ângulo de conicidade da máquina DKD e a precisão diminui em ângulos máximos?

A1: O cone de corte grande WEDM DKD é classificado para conicidade de ± 45° em peças de trabalho de até 500 mm de altura, e esta é uma especificação de produção genuína e não um máximo de laboratório. A precisão de posicionamento de ±0,003 mm é mantida em toda a faixa de conicidade porque o sistema de motor linear do eixo UV fornece resolução de posicionamento consistente, independentemente do ângulo de conicidade. A rugosidade da superfície diminui ligeiramente em ângulos extremos - Ra 0,2 µm em ângulos de conicidade baixos pode aumentar para Ra 0,3–0,35 µm a 45° devido à geometria assimétrica do intervalo de descarga - mas isso permanece dentro das especificações para a maioria das aplicações industriais. Para aplicações que exigem Ra 0,2 µm em ângulos de conicidade extremos, um passe de acabamento adicional com configurações de energia reduzidas atinge esse objetivo.

Q2: A máquina DKD pode cortar materiais não condutores ou pouco condutores, como cerâmica ou diamante policristalino?

A2: A eletroerosão a fio requer fundamentalmente condutividade elétrica na peça de trabalho, e a máquina DKD não é exceção a esse requisito físico. No entanto, ele pode cortar com eficácia materiais com condutividade mais baixa do que o aço para ferramentas padrão, incluindo carboneto de tungstênio (que tem resistividade elétrica cerca de 10 a 20 vezes maior que o aço), compósitos de diamante policristalino sinterizados (que usam uma matriz de aglutinante de cobalto condutora) e compósitos cerâmicos eletricamente condutivos. Especificamente para o metal duro, o monitoramento de folga em tempo real do gerador de pulso adaptativo oferece uma vantagem significativa sobre as máquinas convencionais porque as características de descarga do metal duro são substancialmente diferentes das do aço e exigem ajuste dinâmico de parâmetros para manter o corte estável - algo que as máquinas de parâmetros fixos não podem fazer com eficiência.

Q3: Quanto tempo leva para configurar e programar uma peça complexa de grande conicidade na máquina DKD?

A3: O tempo de configuração e programação depende muito da complexidade da peça, mas para uma placa de molde cônica grande representativa com 8 a 12 aberturas de punção em ângulos cônicos variados, operadores experientes relatam tempo total de configuração e programação de 90 a 150 minutos usando a importação DXF do controle DKD e as funções de programação automática de conicidade. Isso se compara favoravelmente a 4–6 horas para a mesma peça em uma máquina WEDM convencional que exige seleção manual de parâmetros, vários cortes de teste e programação separada para cada segmento de ângulo cônico. As peças do primeiro artigo em nova geometria normalmente requerem uma hora adicional para cortes de verificação. Após a aprovação do primeiro artigo, a repetição da produção da mesma peça requer apenas o carregamento da peça e a recuperação do programa – normalmente 20 a 30 minutos por configuração.

P4: Qual cronograma de manutenção a máquina DKD exige e quais são os itens de serviço mais comuns?

A4: O cronograma de manutenção da máquina DKD é organizado em intervalos diários, semanais, mensais e anuais. A manutenção diária leva aproximadamente 15 minutos e inclui a verificação da resistividade dielétrica, a inspeção de desgaste nas guias de fio e a verificação do alinhamento do bocal de lavagem. A manutenção semanal (30–45 minutos) inclui verificações de substituição do filtro, limpeza do cortador de fio e da unidade de enrolamento e lubrificação das guias lineares do eixo XY. A manutenção mensal (2–3 horas) inclui inspeção completa do sistema dielétrico, verificação da calibração do eixo UV e diagnóstico do sistema de controle. A manutenção anual realizada por um engenheiro de serviço inclui calibração geométrica completa, medição a laser da precisão do eixo e substituição de itens de desgaste, como guias de fio, vedações e meios filtrantes. Os itens de serviço não planejados mais comuns são a substituição da guia do fio (normalmente a cada 800–1.200 horas, dependendo do tipo e do material do fio) e a substituição do filtro dielétrico (a cada 400–600 horas, dependendo do volume de remoção de material).

P5: A máquina DKD é adequada para oficinas que cortam uma ampla variedade de materiais e tipos de peças ou é otimizada para uma faixa estreita de aplicações?

R5: A máquina DKD é adequada para ambientes de oficina precisamente porque seu banco de dados tecnológico cobre uma extensa gama de materiais e o gerador de pulso adaptativo lida automaticamente com as variações de parâmetros entre diferentes materiais condutores. As oficinas relatam que a mudança entre materiais – por exemplo, de aço endurecido P20 para matrizes de carboneto de tungstênio e titânio – requer apenas a seleção do material na interface de controle, em vez do ajuste manual dos parâmetros. A principal consideração para oficinas é que o tamanho e a capacidade da mesa de trabalho da máquina DKD a tornam mais produtiva em peças grandes ou complexas; para peças pequenas, finas e de corte reto que constituem uma parte significativa do trabalho típico de oficina, uma máquina WEDM padrão menor pode ser mais econômica para operar em paralelo. A maioria das oficinas que investem na máquina DKD a utilizam especificamente para trabalhos de grande formato e alta conicidade, mantendo máquinas padrão para cortes de rotina.

P6: Qual treinamento é necessário para que os operadores se tornem proficientes na máquina DKD e que suporte o fabricante oferece?

A6: Operadores com experiência existente em WEDM normalmente exigem um programa de treinamento no local de 5 dias cobrindo operação de máquina, programação, princípios de corte cônico, gerenciamento dielétrico e manutenção de rotina. Operadores sem experiência prévia em WEDM exigem um programa de 10 dias que cubra os fundamentos da EDM antes do treinamento específico da máquina. O fabricante fornece instalação e comissionamento no local, programa de treinamento inicial, suporte técnico remoto por meio da conexão de diagnóstico integrada da máquina e acesso a uma base de conhecimento on-line com notas de aplicação, recomendações de parâmetros e guias de solução de problemas. Treinamento anual de atualização está disponível para operadores que trabalham com novos materiais ou aplicações, e a equipe de engenharia de aplicação do fabricante fornece assistência direta para peças desafiadoras de primeiro artigo durante os primeiros 12 meses após a instalação como parte do pacote de comissionamento padrão.
